污水井电磁流量计是什么原理

文章出处:人气:5发表时间:2019-12-11 11:15:33

导读:污水井电磁流量计是什么原理

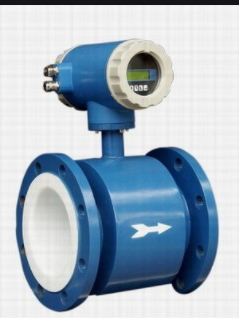

污水井流量计

电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内*,技术达到国内领先水平。

EMFM电磁流量计在满足现场显示的同时,还可以输出4~20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门

电磁流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。


污水井电磁流量计是什么原理

电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μ S/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸、强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理、水利建设、河流疏浚等领域的流量计量。

测量原理

         根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成比例,其值为:

          E=KBVD式中:E-感应电势;D-电极间距;(测量管内直径)

        B-磁感应强度;V-导电液体平均流速;

        K-与磁场分布及轴向长度有关的系数。

    传感器将感应电热E作为流量信号,传送到转换器,经放大,变换滤波及一系列的数字处理后,用带背光的

点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,上下限报警输出及频率输出,并设有RS-485等

通讯接口Hart协议。
