矿井水流量计电磁流量计的选型

文章出处:人气:12发表时间:2019-11-22 10:35:21

导读:矿井水流量计电磁流量计的选型

矿井水流量计电磁流量计的选型

仪表的选型是仪表应用中非常重要的工作,有关资料表明,仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的,请特别注意。

电磁流量计流向调整

流量计和流向规定见2.6.5节,对于分离型流量计,虽然安装传感器能保证流向箭头同现场实际正向一致。因存在用户接线的问题,有可能出现下述状况:

具有单向输出转换器,有正向流量时输出显示零或负值(如0~10mA的0mA或4~20mA的4mA)。

具有双向显示的转换器,有正向流量时,输出为负向显示。此时只要断开电源,调接任一侧两励磁线(EXT+及EXT-)位置,就可使输出方向,实际正向流向、箭头方向保持一致。

收集数据

①被测流体成份

②zui大流量、zui小流量

③zui高工作压力

④zui高温度、zui低温度

电磁流量计主要技术数据:公称通径:DN6-3000mm

公称力:0.6、1.0、1.6、4.0MPa(高压可根据用户要求加工)

精 度:±0.2% ±0.5%(示值误差)

测量范围(流量):0-1m/s至0-10m/s

介质温度:分体型-10℃~+80℃(PTFE和F46衬里-40℃~+180℃) 一体型-10℃~+80℃

环境温度:-25℃~+60℃

电磁流量计环境湿度:5~100%RH(相对湿度)

介质电导率:大于20μS/cm

安 装:一体型、分体型

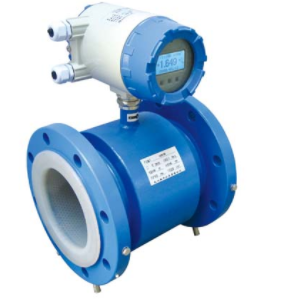

矿井水流量计电磁流量计的选型

1、测量管内无可活动部件,传感器使用寿命长。

2、管内无阻力部件,因此没有附加压力损失,不会产生阻塞,测量可靠。

3、抗干扰能力强、体积小、重量轻、安装方便、维护量小、测量范围宽。

4、测量不受流体温度、密度、压力、粘稠度、电导率等变化的影响。

5、可在老管道上截取改造安装,施工简单,工程量小。

6、与一般流量计的成本和安装费用低,特别适合大中口径管道流量的测量。

7、传感器感应电压信号与平均流速呈线性关系,因此测量精度高。

8、中文LCD显示器,显示累积流量,瞬时流量、流速、流量百分比等。

9、可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。

矿井水流量计仪表选型:

1、量程范围确认:

矿井水流量计电磁流量计的选型 一般工业用矿井水流量计 被测介质流速以2~4m/s为宜,在特殊情况下,   流速应不小于0.2m/s,  应不大于8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。

矿井水流量计 在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算:

Q=πD2V/4

Q:流量(㎡/h) D:管道内径 V:流速(m/h)

矿井水流量计 的量程Q应大于预计的最大流量值,而正常的流量值以稍大于流量计满量程刻度的50为宜。
