​地下管道水流量计的选型

文章出处:人气:7发表时间:2019-11-28 9:18:29

导读:地下管道水流量计的选型

地下管道水流量计可测量的流体

  由电磁流量计的工作原理可知,能选用电磁流量计测量流量的流体必须是导电的,严格的说,除了高温流体之外,只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量,因此不导电的气体,蒸汽,油类,丙酮等物质不能选用电磁流量计来测量流量。

地下管道水流量计传感器口径的确定

流量计使用流速在0.3-15m/s范围内,此时流量计口径可选择与用户管道口径一致。

使用流速低于0.3m/s时好在仪表部位局部提高流速,采用缩管方式:

矿井水流量计一体型或分离型的选择

一体型:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。

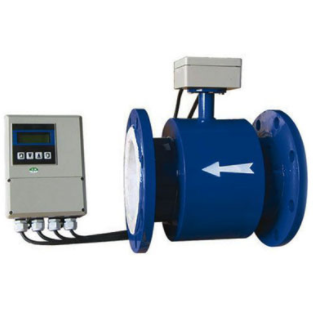

分离型:即传感器和转换器分开装于不同的地点,一般出现以下情况时选用分离型。


地下管道水流量计的选型

1 电磁流量计

电磁流量计常用于水流量的测量。电磁流量计的优点是精度较高,但是不同品牌和档次的电磁流量计标称的精度会有差别。电磁流量计的价格特点:在其它参数确定的情况下,管径越大价格就越高。选择电磁流量计用于地下管道水流量测量,要考虑到雨水、地下渗水、冬季积雪融化等因素造成的积液影响,必须考虑是否需要IP68 的防护等级;还要考虑窨井和配对安装法兰的费用,管径越大,电磁流量计越贵,配对法兰的价格也越贵,需要开挖的窨井也会越大、越贵;开挖窨井时必须要周全考虑到窨井的尺寸,包括设备安装前期施工作业和后期维护作业的活动空间,即管道前、后、左、右的作业腾挪空间,以及管道底部作业的腾挪空间, 确保管道底部的焊接、法兰底部螺丝的拆装便利。

2 超声波流量计

超声波流量计一般来说其安装管道的管径大小对价格的影响不大。超声波流量计通常有两种方案可选择: 外夹式的不破管安装和需要破管的插入式安装。

外夹式超声波流量计,由于不破管安装,企业不需要停工, 所以通常是在不方便停工的应急场合使用。外夹式超声波流量计随着运行时间的增加,管道内壁水垢会渐渐影响超声波探头的信号强度,从而影响到超声波流量计的精度,以至于zui终会选择方案替换。外夹式超声波流量计会有周期性的维护量,管道投用时间越久潜在的维护量就越大。另外,还要考虑到更换超声波探头耦合剂时的便利性。所以超声波流量计厂家一般会推荐插入式安装,企业在无法停工的情况下才会不得已选择外夹式的应用方案。插入式超声波流量计大大避免了管道内壁结垢对测量的影响,且日后的维护量非常低。

插入式超声波流量计探头是插在管道左右两侧,探头之间的距离会影响到窨井尺寸大小,具体数据取决于厂家建议的安装方案(选择Z/V/W 中的一种)。窨井尺寸设计要考虑到探头能正常插入管道所需要的作业空间长度,一定要在管道左右留够探头插入的空间距离。

超声波流量计的特点是探头本身不怕水浸、显示控制单元在地面。其安装采用开孔连接的方式,不需要两片大的配对法兰,所以在选择插入式超声波流量计方案时应主要考虑设备采购成本和窨井成本。
