孔板流量计的工作原理及安装方式?

文章出处:人气:0发表时间:2019-3-5 16:36:36

孔板流量计是我们在现场经常见到的一种采用差压原理测量工况条件下介质流量的测量方式。

原理:充满管道的单相流体,当它流经管道内的节流件时,流束将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了静压差。流体流量愈大,产生的压差愈大,这样可依据测量压差来间接地衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。压差的大小不仅与流量还与其他许多因素有关,例如当节流装置形式或管道内流体的物理性质(密度、粘度)不同时,在同样大小的流量下产生的压差也是不同的。

孔板流量计的工作原理及安装方式?


什么是孔板?

孔板就是一块具有圆形开孔的金属薄板。

孔板的取压方式:GB/T2624中给出孔板有三种取压方式:角接、法兰、D和D/2取压。在现场中,我们多数会见到角接取压。

孔板流量计的工作原理及安装方式?

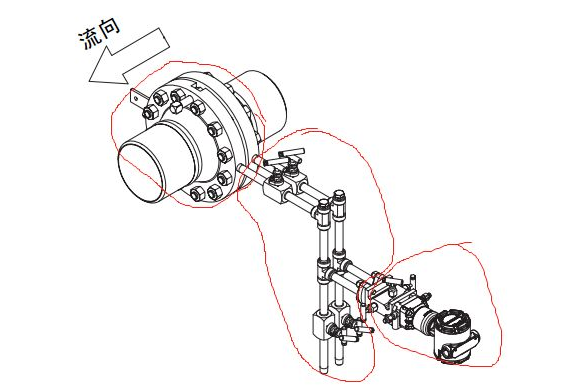

孔板流量计的组成

一个孔板流量计由三部分组成,即孔板、导压管、差压变送器。

孔板流量计的工作原理及安装方式?

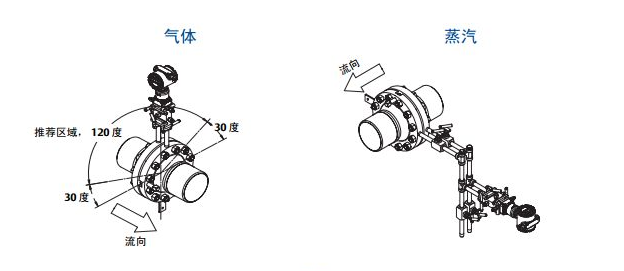

在现场中如何安装孔板

现场安装孔板流量计

水平管道安装孔板流量计、垂直管道安装孔板流量计。


孔板流量计的工作原理及安装方式?

孔板流量计产品性能原理分析孔板流量计为何能有如此优秀的技能性能?最本原的原因是靠其简单而又科学合理的构造及其所造成的节流模式。应该说,锥形管是环形孔板与经典文丘里管的技能再发家,它将环形孔板、经典文丘里管、耐磨孔板以及锥形入口孔板的性能优特性融会在一齐,彻底消除了孔板的计量性能毛病,使之造成了一项齐全”择优遗传杂交”特性的新型节流式流量测量仪表。尺寸孔板的首要计量性能毛病:①运用历程中,额外减省爆发节流件锐缘磨蚀和积污,造成流出系数缓缓变换,导致难以克制的流量测量差池。②在中低雷诺数测量区,流出系数随流量工况变革而变革的幅度较大,导致编制性的测量差池。③安设直管段哀求过高,以及孔板安设的峻厉圭臬哀求难以达标,经常造成运用安设附加差池较大,该差池经常难以定量评估。④压损大。孔板流量计的安装注意点和原理分析1.气体取压口最好在管道上部;液体取压口在侧面以下但不要在正下方,沉积颗粒会堵着取压口的;蒸汽的话取压口在管道侧面;2.孔板方向不要弄错了,标“+”的为正向,“-”为负向,“+”是迎着流体过来的方向。3.正负取压口引出的导压管在任何情况下都要保持平行;4.孔板一般都要配合差压变送器用的,导压管与差压变送器连接时要注意正负压不要装反,“H”为正,“L”为负;5.测气体的话差压装置建议放在管道上方,液体的话放在管道下部,测蒸汽嘛如果有配冷凝罐的话,应当保持冷凝罐在同一水平面高度上。6.直管段要求了,按计算书计算出安装孔板时要求的前后直管段长度,通常为前20D后10D来装(D是指孔板的口径)节流装置V锥流量计与孔板流量计性能比较:V锥形流量计(又称内锥、V锥、V型锥流量计)是新一代差压式流量计测量仪表,由专用的节流装置锥形管与通用的差压变送器、二次仪表配套构成。锥形管是专利技能产品,对残旧的差压装置作了很大的技能改进,它由一圆形测量管和置入测量管内并与测量管同轴的特型芯体构成。芯体与测量管内圆柱面之间构成异径环型过流裂痕,对流过的流体进行节流,其节流历程同环型孔板、经典文丘里管的节流历程近似。锥形管的特殊构造,有效的消除了而今在用孔板、喷嘴的性能毛病,使之在运用历程中不永存类似孔板等节流件的锐缘磨蚀与积污纰漏,并能对节流前管内流体速度散播梯度及大概永存的各种非轴对称速度散播进行额外有效的流动排解(整流),从而能实现高切确度与高平乱性的流量测量。锥形管流量计可用于对各种液体、气体和蒸汽的测量,是尺寸孔板等残旧节流式仪表的梦想换代产品,为改进而今的工业、能源计量成果,供给了一项有效、可靠的计量手腕。
