孔板流量计综合概述?

文章出处:人气:0发表时间:2019-3-5 16:30:30

导读: 孔板流量计综合概述?孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与差压变送器配套使用,可测量液体、蒸汽、气体的流量,孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。

充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

智能节流装置( 孔板流量计 )是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该孔板流量计采用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

二、特点

▲ 孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

▲孔板计算采用国际标准与加工

▲ 孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。

▲标准型节流装置无须实流校准,即可投用。

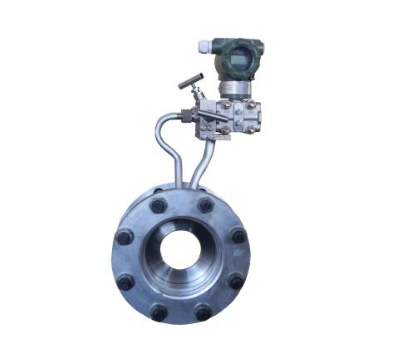

▲一体型孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。

智能型孔板流量计特点

▲采用进口单晶硅智能差压传感器

▲高精度,完善的自诊断功能

▲智能孔板流量计智能孔板流量计其量程可自编程调整。

▲智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

▲具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程。

▲配有多种通讯接口

▲稳定性高

▲量程范围宽、大于10:1

智能型孔板流量计技术指标

▲高精度:±0.075%

▲高稳定性:优于0.1%FS/年

▲高静压:40MPa

▲连续工作5年不需调校

▲可忽略温度、静压影响

▲抗高过压


孔板流量计综合概述?

 标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标GB/T2624-93进行设计制造,按JJG640-94进行检定。无需实流标定。标准孔板可以采用角接取压(包括环室取压)、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定标准孔板无需实流标定,精度高,结构简单,制造成本低,但压力损失较大。标准孔板广泛用于石油、化工、冶金、电力等行业。是迄今为止应用最多的一种流量计。适用范围 1、 公称直径:50mm≤DN≤1200mm(超出此范围属非标准节流装置) 2、 公称压力:PN≤16MPa 3、 孔径比:0.20≤β≤0.75 4、 雷诺数范围:当0.20≤β≤0.45时 5000≤ReD 当0.45≤β≤0.75时 10000≤ReD 5、精度:1级结构形式 1、法兰取压、角接取压、D-D/2取压方式分别见图1、图2、图3 本公司专业生产:标准孔板流量计系列、标准喷嘴流量计系列、V锥流量计、楔形流量计、弯管流量计、

特点:

1、结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。

2、采用国际标准与加工

3、应用范围广,全部单相流皆可测量,部分混相流亦可应用。

5、标准型节流装置无须实流校准,即可投用。

6、一体式的孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。

7、采用进口单晶硅智能差压传感器

8、高精度,完善的自诊断功能

9、智能孔板流量计其量程可自编程调整。

10、智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。

11、具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程。

12、配有多种通讯接口

13、稳定性高





1、结构易
