一体化孔板流量计
  • 一体化孔板流量计

一体化孔板流量计

同类产品

  • 产品详情

导读:订购一体化孔板流量计时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

了解更多:一体化孔板流量计, 一体化孔板流量计价格厂家, 一体化孔板流量计那家好 请拨打我们的电话,有专业销售顾问为你选型

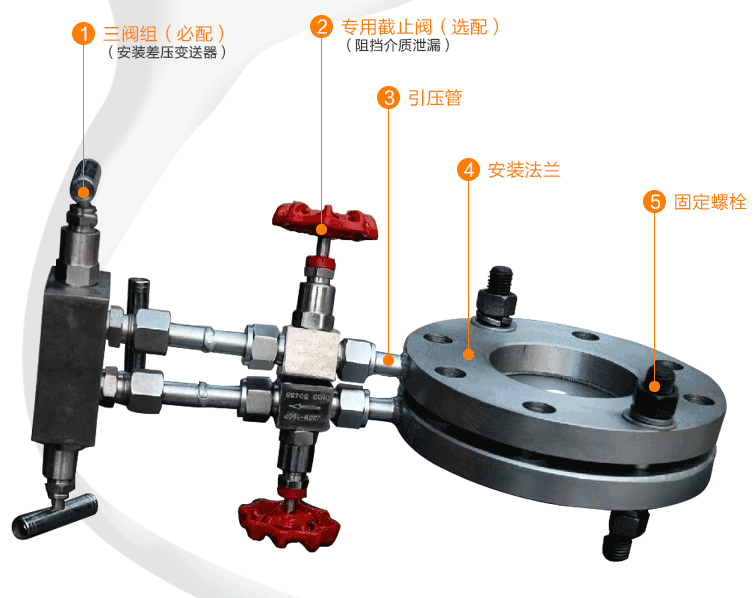

一体孔板流量计

一、一体式孔板流量计概述

标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板按国标GB/T2624-93设计制造,按国标JJG640-94检定。标准孔板可以采用角接取压(包括环室取压)、法兰取压或D-D/2取压三种取压方式。

按国标规定进行设计、制造和检定的标准孔板无需实流标定,精度高、结构简单、制造成本低,但压力损失在所有标准节流装置中最大,不适用于要求压力损失小的情况,标准孔板广泛用于石油、化工、冶金、电力等行业。

二、一体式孔板流量计测量原理

充满管道的流体流经管道内的节流装置,流束将在节流件处形成局部收缩从而使流速增加,静压力降低于是在节流件前后产生了静压力差,流体流速愈大,在节流体前后产生的差压值愈大,所以可通过测量差压来衡量流体流过节流装置的流量大小,这种测量方法是以能量守恒定律和流动连续性方程为基础的。

流量与差压的关系有下列公式确定:

qm=C/(1-β4)0.5×ξ×π/4×d2( 2△Pρ1)0.5

qv=C/(1-β4)0.5×ξ×π/4×d2( 2△P/ρ1)0.5

qm:质量流量           Kg/s

qv:体积流量           m3/s

C:流出系数          无量纲

ξ:可膨胀系数       无量纲

d :节流件的节流孔径   m

△P:差压              Pa

ρ:流体密度         Kg/ m3

三、一体式孔板流量计适用范围

1、公称直径: 50 mm ≤DN≤1200mm  如DN>1200 mm,

需实流标定

2、孔径比β:0.20≤β≤0.75

3、雷诺数范围:当0.20≤β≤0.45时,5000≤ReD

当0.45≤β≤0.75时,10000≤ReD

4、公称压力:PN≤16MPa

5、精度:1级
