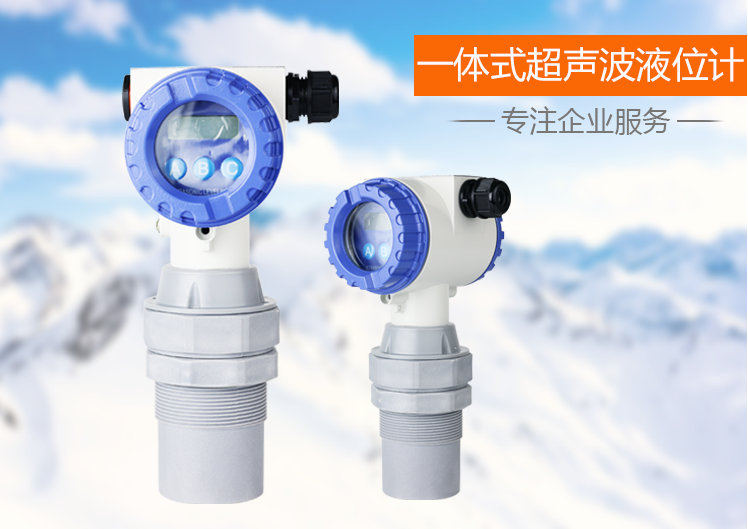

超声波液位计
  • 超声波液位计

超声波液位计

同类产品

  • 产品详情

导读:订购超声波液位计时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。

了解更多:超声波液位计,一体式超声波液位计超声波液位计厂家请拨打我们的电话,有专业销售顾问为你选型

超声波液位计

工作原理

超声波液位计由三部分组成:超声波换能器、处理单元、输出单元。

超声波液位计换能部分利用压电陶瓷作为超声波脉冲的发射器和接收器,当在压电陶瓷两端加上一定电压的时候,压电陶瓷受激励振动产生超声波脉冲,接着超声波换能器转入接收状态对已收到的超声波回波脉冲进行分析。首先需要监测接收是否是所发出的超声波脉冲的回波,如果是,则检测声波的行程时间,然后由处理单元把时间转换为距离和液位,再由输出单元进行输出。

超声波液位计技术优势:超声波液位计是非接触测量方式,±0.2%精度,1-25米量程,优异的聚焦:5度声束角,多种传感器材质,内置全量程温度补偿。超声波液位计测量有腐蚀(酸、碱)的介质、有污染的场合(下水道),或易产生粘附物的物质。适合于那些无法用物理方式接触的液体。

超声波液位计

主要参数

量程:0-3、5、8、10、15、20 、 30、 40、 50 、100m

精度:0.25%

盲区:0.15-0.7m

工作温度:-20℃-+60℃

压力范围:-1-16公斤(型号:QF-8000或者QF-9000系列)

电源:24VDC、220VAC

输出:4-20mA、Rs-485

控制:二路继电器

防护等级:IP68

显示方式:12864点液晶显示

外壳:耐腐型传感器外壳

 超声波液位计

1.多脉冲低电压多点发射发射电路,双平衡抑制噪声多点接收电路(QF-9000系列):提高仪器可靠性,解决不物位不平整测量不准确的难题,并大大加强抗干扰能力,可在变电站发射塔附近稳定工作。

2.自动功率调整、增益控制、温度补偿。

3.先进的检测技术,丰富的软件功能适应各种复杂环境。

4.采用新型的波形计算技术,提高仪表的测量精度。

5.具有干扰回波的抑止功能保证测量数据的真实。

6.16位D/A转换,提高电流输出的精度和分辨率。

7.传感器采用四氟乙烯材料,可用于各种腐蚀性场合。

8.多种输出形式:可编程继电器输出、高精度4-20mA电流输出、RS485数字通信输出 分体超声波液位 探头


性能特点

1.具有抗干扰性强。可任意设置上下限节点及在线输出调节,并带有现场显示,可选择模拟量,开关量及RS485输出,方便的与相关设施接口。

2.采用聚丙烯防水外壳。壳体小巧且相当坚固,具有优良的耐化学品性,对于无机化合物,不论酸、碱、盐溶液,除强氧化性物料外,几乎都对其无破坏作用,对几乎所有溶剂在室温下均不溶解,一般烷、烃、醇、酚、醛、酮类等介质上均可使用。

3.重量轻、不结垢、不污染介质。

4.无毒性。可用于药品、食品工业设备安装,维修极为方便。



应用领域

1.水及污水处理 :泵房、集水井、生化反应池、沉淀池等

2.电力、矿山:灰浆池、煤浆池、水处理等



技术指标

量程:0.3~5m,0.3~8m,0.5~12m

盲区:<0.3m,<0.5 m

发射角:12° 最小显示分辨率:1mm

精度:±0.3%×量程

显示:四位八段:0.5英寸LED

工作频率 :20 KHz~43.0KHz(因型号规格而不同)

现场设置:通过物位仪按键完成 标定:出厂标定,可现场校准

模拟输出信号:4~20mA负载>300Ω;0~5V;1~5V

数字输出:RS485(支持Modbus) NPN开关输出

工作电压:DC12-24V 功耗<1.5W

外形尺寸:Φ83×145×M65

外壳材质:PP

重量:272g(5m); 410g(12m)

安装方式:外直管螺纹M65×1.5

防护等级:IP65

温度:-10℃~60℃
