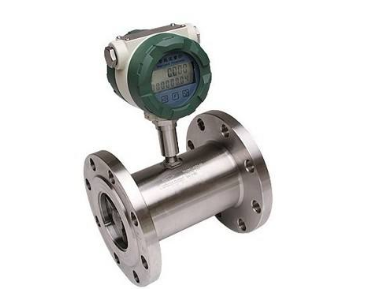

DN10涡轮流量计说明

文章出处:人气:4发表时间:2019-10-14 10:11:02

导读:DN10涡轮流量计说明

一、产品特点:

高精度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R(R指读数误差);

重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的度, 在贸易结算中是优先选用的流量计;

输出脉冲频率信号,适用总量计量及与计算机连接,无零点漂移,抗干扰能力强;

可获得很高的频率信号(3~4kHz),信号分辨力强;

量程比宽,中大口径可达1:20,小口径为1:10;

结构紧凑轻巧,安装维护方便,流通能力大。

二、安装维护:

1、 安装采用法兰连接、螺纹连接及夹装式;

2、 安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致,且上游直管段应≥6DS,下游直管段应≥5DS(DS为被测管道实测内径);

3、传感器应远离外界磁场,如不能避免,应采取必要的措施;

4、为了检修时不至影响液体的正常输送,应在传感器两端的直管段外安装旁通管道;

5、传感器露天安装时,请做好放大器插头的防水处理。

三、技术参数:

公称口径: 管道式:DN4~DN200

插入式:DN100~DN2000

精度等级: 管道式:±0.5级,±1.0级

插入式:±1.5级、±2.5级

高精度的可达0.2级

环境温度: -20℃~50℃

介质温度: 测量液体:-20℃~120℃

测量气体:-20℃~80℃

大气压力: 86KPa~106KPa

公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa

防爆等级: ExdIIBT4

连接方式: 螺纹连接、法兰夹装、法兰连接、插入式等

直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN

液体:上游直管段应≥20DN,下游直管段应≥5DN


DN10涡轮流量计说明


小口径涡轮流量计结构特征与工作原理

(1)结构特征

DN6小口径涡轮流量计为硬质合金轴承止推式,不仅保证精度,耐磨性能提高,而且具有结构简单、牢固以及拆装方便等特点。

(2)工作原理

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由*磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比。

小口径涡轮流量计安装、使用和调整

传感器可水平、垂直安装,垂直安装时流体方向必须向上。液体应充满管道,不得有气泡。安装时,液体流动方向应与传感器外壳上指示流向的箭头方向一致。传感器上游端至少应有20倍公称通径长度的直管段,下游端应不少于5倍公称通径的直管段,其内壁应光滑清洁,无凹痕、积垢和起皮等缺陷。传感器的管道轴心应与相邻管道轴心对准,连接密封用的垫圈不得深入管道内腔。

传感器应远离外界电场、磁场,必要时应采取有效的屏蔽措施,以避免外来干扰。

为了检修时不致影响液体的正常输送,建议在传感器的安装处,安装旁通管道。

传感器露天安装时,请做好放大器及插头的防水处理。传感器与显示仪表的接线如图四所示。

当流体中含有杂质时,应加装过滤器,过滤器网目根据流量杂质情况而定,一般为20~60目。当流体中混有游离气体时,应加装消气器。整个管道系统都应良好密封。

用户应充分了解被测介质的腐蚀情况,严防传感器受腐蚀。

使用和调整

◆ 使用时,应保持被测液体清洁,不含纤维和颗粒等杂质。

◆ 传感器在开始使用时,应先将传感器内缓慢的充满液体,然后再开启出口阀门,严禁传感器在无液体状态时受高速流体的冲击。

◆ 传感器的维护周期一般为半年。检修清洗时,请注意勿损伤测量腔内的零件,特别是叶轮。装配时注意导向件及叶轮的位置关系。

◆ 传感器不用时,应清洗内部液体,且在传感器两端加上防护套,防止尘垢进入,然后置于干燥处保存。

◆ 配用时的过滤器应定期清洗,不用时,应清洗内部的液体,同传感器一样,加防尘套,置于干燥处保存。

◆ 传感器的传输电缆可架空或埋地敷设(埋地时应套上铁管。)

◆ 在传感器安装前,先与显示仪表或示波器接好连线,通电源,用口吹或手拨叶轮,使其快速旋转观察有无显示,当有显示时再安装传感器。若无显示,应检查有关各部分,排除故障。

  涡轮流量传感器,脉冲输出,可以配套流量积算仪显示瞬时流量和累计流量;也可以配套定量控制仪,实现定量控制;也可以配套冷热量积算仪,进行热量测量.客户根据自己需要,选择适合自己的配置.

流量计传感器运行前的检查

确认管道已清洗干净,须再清洗时,应让清洗液通过旁通管道

确认各辅助装置配置和安装正确

确认电路接线正确

确认管路无泄漏,流量计传感器下流调节阀调节灵便,关闭时无泄漏

缓缓打开流量计传感器下游调节阀,确认流量计传感器显示正常

确认管道支撑可靠,在zui大流量下无振动

确认流量计传感器下游压力大于Pmin

确认旁通阀门无泄漏
