超声波流量计安装及其安装现场要求

文章出处:人气:24发表时间:2018-12-27 10:31:42

超声波流量计安装及其安装现场要求

(一)详细了解现场情况

超声波流量计在安装之前应了解现场情况,包括:

1.安装传感器处距主机距离为多少;

2.管道材质、管壁厚度及管径;

3.管道年限;

4.流体类型、是否含有杂质、气泡以及是否满管;

5.流体温度;

6.安装现场是否有干扰源(如变频、强磁场等);

7.主机安放处四季温度;

8.使用的电源电压是否稳定;

9.是否需要远传信号及种类;

根据以上提供的现场情况,厂家可针对现场情况进行配置,必要情况下也可特制机型。

(二)选择安装位置

选择安装管段对测试精度影响很大,所选管段应避开干扰和涡流这两种对测量精度影响较大的情况,一般选择管段应满足下列条件:

1、避免在水泵、大功率电台、变频,即有强磁场和震动干扰处安装机器;

2、选择管材应均匀致密,易于超声波传输的管段;

3、要有足够长的直管段,安装点上游直管段必须要大于10D(注:D=直径),下游要大于5D;

4、安装点上游距水泵应有30D距离;

5、流体应充满管道;

6、管道周围要有足够的空间便于现场人员操作,地下管道需做测试井,测试井如下:

(三)确定探头安装方式

超声波流量计一般有两种探头安装方式,即Z法和V法。

但是,当D < 200mm而现场情况为下列条件之一者,也可采用Z法安装:

1、当被测量流体浊度高,用V法测量收不到信号或信号很弱时;

2、当管道内壁有衬里时;

3、当管道使用年限太长且内壁结垢严重时;

对于管道条件较好者,即使D稍大于200mm,为了提高测量精度,也可采用V法安装。

(四)求得安装距离,确定探头位置

1、将管道参数输入仪表,选择探头安装方式,得出安装距离;

2、在水平管道上,一般应选择管道的中部,避开顶部和底部(顶部可能含有气泡、底部可能有沉淀);

3、V法安装:先确定一个点,按安装距离在水平位置量出另一个点。

Z法安装:先确定一个点,按安装距离在水平位置量出另一个点,然后测出此点在管道另一侧的对称点。

(五)管道表面处理

确定探头位置之后,在两安装点±100mm范围内,使用角磨砂轮机、锉、砂纸等工具将管道打磨至光亮平滑无蚀坑。

要求:光泽均匀,无起伏不平,手感光滑圆润。需要特别注意,打磨点要求与原管道有同样的弧度,切忌将安装点打磨成平面,用酒精或汽油等将此范围擦净,以利于探头粘接。

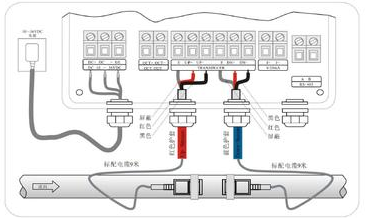

(六)探头与仪表接线


(七)微调探头位置

接完线后把探头内部用硅胶注满,放置半小时,然后用硅胶和卡具把探头固定到打磨好的管道上(注意探头方向,引线端向外),然后观察仪表的信号强度、良度与传输时间比,如发现不好,则细微调整探头位置,直到仪表的信号达到规定的范围之内:

(信号强度:一般应大于6.5,少数可根据现场具体情况另定。)

(信号良度:低峰值一般为7~14,高峰值一般为25~80。)

(传输时间比:在100±4范围之内,此值必须稳定。)

(八)固定探头

仪表信号调整好以后,用所配卡具将探头固定好,注意不要使钢丝绳倾斜,以免拉动探头,使探头移位,再用硅胶将探头与管道接触的四周封住。此胶凝固大约需一天时间,在未干之前必须注意探头防水。(信号线的外屏蔽线必须可靠接地)。
